پیچ شش گوش چیست و چه کاربردی دارد؟ [با جدول گرید و سختی]

در دنیای صنعت، پیچ شش گوش یا Hexagon head bolt یکی از پرکاربردترین انواع پیچ است. دلیل این نامگذاری، شکل ظاهری گل پیچ است و دلیل این مدل طراحی استحکامی است که گل شش گوش در اتصالات ایجاد می کند. این مدل در گریدهای مختلف با استانداردهای متفاوت و در اندازه های گوناگون تولید می شود. برای باز و بسته کردن این پیچ به آچار فرانسه و انواع مختلف دیگر آچار نیاز داریم.

پیچ شش گوش چیست؟

این محصول دارای یک استوانه فلزی است که گاه به صورت تمام رزوه و گاه به صورت پیچ شش گوش نیم رزوه تولید می شود. شکل کلی گل آن، شش گوش است؛ اما در مدل های متنوعی تولید می شود. برای مثال پیچ شش گوش واشردار با مدل فلنجی تفاوت ظاهری زیادی دارند اما هر دو شش گوش هستند. تنوع بسیار زیادی در گرید این محصول مشاهده می شود و این یعنی پیچ شش گوش را می توان در متریال مختلف و با ویژگی های متفاوت یافت. در دنیا از همه متریالی که امکان ساخت پیچ وجود دارد می توان این مدل را یافت. دلیل این امر، استحکام بالایی است که در اتصالات ایجاد می کند. حال بسته به شرایط آب و هوایی و میزان فشاری که قرار است تحمل شود، نوع گرید پیچ را انتخاب می کنند. این محصول برای محکم شدن نیاز به مهره شش گوش دارد. مهره انتخاب شده باید با پیچ تناسب اندازه و گرید داشته باشد. هر چند عدد اندازه پیچ با عدد اندازه مهره از یک عدد پیروی نمی کنند؛ اما کارشناسان این امر می توانند مهره مناسب را برای پیچ مورد نظر انتخاب نمایند.

کاربردهای پیچ شش گوش

نمی توان استفاده از این محصول را به یک صنعت خاص نسبت دارد. اما در همه صنایعی که اتصالات پیچ و مهره از نظر استحکام مهم هستند، این محصول بهترین انتخاب است. برای مثال در صنایع ساختمان سازی، صنایع تولید ماشین آلات سنگین و سبک، صنایع نفت و گاز، پتروشیمی ها، لوله کشی آب و فاضلاب و … همگی برای اتصال لوله های بزرگ، قطعات سنگین و … از پیچ شش گوش کمک می گیرند.

پرکاربردترین پیچ های شش گوش

مهمترین آیتم که استفاده از یک پیچ را در صنایع بیشتر می نماید، گرید آن است. به صورت کلی همه انواعی که در گرید ۸.۸ تولید می شود کاربرد بیشتری در صنعت مربوطه دارند. دلیل این امر مقاومت بالای این پیچ در برابر فشار، ضربه و آسیب های محیطی است. پیچ گرید ۸.۸ قادر است در برابر عوامل محیطی مانند رطوبت، تغییرات دمایی، برخورد با مواد شیمیایی مقاومت کند. پیچ شش گوش در گرید ۸.۸ به قدری در دنیا پرکاربرد است که نام مستقلی بر آن نهاده و به آن، پیچ خشکه می گویند.

خواندن این مطلب!

خرید پیچ و مهره در کردستان | راهنمای کامل فروش به مغازه‌داران و پروژه‌ها

اما در رتبه بعدی پیچ گرید ۵.۶ که به پیچ آهنی معروف است قرار دارد. در ادامه پیچ hv یا شش گوش در کلاس ۱۰.۹ و ۱۲.۹ قرار دارند. این پیچ ها با استانداردهای پیچ و مهره DIN به این شکل نامگذاری شده اند. هر چه عدد بعد از ممیز یا اعشار بیشتر باشد به این معنی است که میزان کربن استفاده شده در آلیاژ پیچ بیشتر بوده و در نتیجه مقاومت بیشتری در برابر فشار و ضربه دارد.

درجه سختی پیچ شش گوش

درجه سختی انواع مدل ها، از روی گرید آن ها قابل محاسبه است. در ادامه نحوه محاسبه آن را مفصل توضیح خواهیم داد. اما این را بدانید که جداولی وجود دارد که در آنها میزان سختی پیچ، تنسایل آن و مشخصات فیزیکی پیچ در آن ذکر شده است.

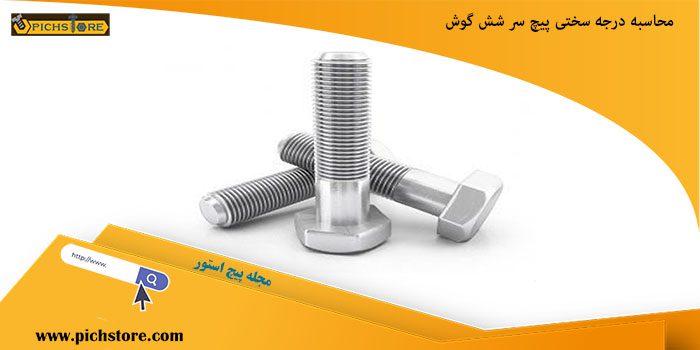

محاسبات سختی پیچ

سختی پیچ برابر با میزان مقاومت هر میلی متر مربع در برابر فشار است. یعنی نشان می دهد که هر میلیمیتر مربع از آن تا چند درصد در برابر فشار مقاومت کرده و نمی شکند. همانطور که گفتیم پرکاربردترین پیچ های مورد استفاده در صنعت شامل پیچ ۵.۶، ۸.۸، ۱۰.۹ و ۱۲.۹ است. حال نحوه محاسبه سختی پیچ سر شش گوش آچار خور در گرید ۱۰.۹ را بررسی کرده و تحلیل خواهیم کرد:

برای این محاسبات، ابتدا باید عدد اول که در اینجا ۱۰ است را در ۱۰ ضرب نمود. به این شکل عدد حاصل میزان باری است که یک پیچ می تواند تحمل کند. این عدد با کیلوگرم محاسبه می شود. یعنی این پیچ قادر است تا ۱۰۰ کیلوگرم بار را تحمل نماید. حال عدد دوم را در ۱۰۰ ضرب می کنیم و به صورت درصدی بیان می نماییم. این درصد میزان تحمل باری است که پیچ تحمل کرده و نمی شکند. در این مثال این پیچ تا ۹۰ درصد از ۱۰۰ کیلوگرم بار را تحمل کرده و نمی شکند.

[table striped=”true” bordered=”true” head_style=”true”][table_head][table_row][table_heading_cell]سایز پیچ[/table_heading_cell][table_heading_cell]کلاس ۸.۸[/table_heading_cell][table_heading_cell]کلاس ۹.۸[/table_heading_cell][table_heading_cell]کلاس ۱۰.۹[/table_heading_cell][table_heading_cell]کلاس ۱۲.۹[/table_heading_cell][/table_row][/table_head][table_body][table_row][table_cell]M5[/table_cell][table_cell]820 kg[/table_cell][table_cell]923 kg[/table_cell][table_cell]1180 kg[/table_cell][table_cell]1380 kg[/table_cell][/table_row][table_row][table_cell]M6[/table_cell][table_cell]1160 kg[/table_cell][table_cell]1310 kg[/table_cell][table_cell]1670 kg[/table_cell][table_cell]1950 kg[/table_cell][/table_row][table_row][table_cell]M8[/table_cell][table_cell]2120 kg[/table_cell][table_cell]2380 kg[/table_cell][table_cell]3040 kg[/table_cell][table_cell]3550 kg[/table_cell][/table_row][table_row][table_cell]M10[/table_cell][table_cell]3370 kg[/table_cell][table_cell]3770 kg[/table_cell][table_cell]4810 kg[/table_cell][table_cell]5630 kg[/table_cell][/table_row][table_row][table_cell]M12[/table_cell][table_cell]4890 kg[/table_cell][table_cell]5480 kg[/table_cell][table_cell]7000 kg[/table_cell][table_cell]8180 kg[/table_cell][/table_row][table_row][table_cell]M16[/table_cell][table_cell]9100 kg[/table_cell][table_cell]10200 kg[/table_cell][table_cell]13000 kg[/table_cell][table_cell]15200 kg[/table_cell][/table_row][table_row][table_cell]M20[/table_cell][table_cell]14700 kg[/table_cell][table_cell] -[/table_cell][table_cell]20300 kg[/table_cell][table_cell]23800 kg[/table_cell][/table_row][table_row][table_cell]M24[/table_cell][table_cell]21200 kg[/table_cell][table_cell] -[/table_cell][table_cell]29300 kg[/table_cell][table_cell]34200 kg[/table_cell][/table_row][table_row][table_cell]M30[/table_cell][table_cell]33700 kg[/table_cell][table_cell] -[/table_cell][table_cell]46600 kg[/table_cell][table_cell]54400 kg[/table_cell][/table_row][/table_body][/table]

نیرو و گشتاور لازم برای بستن پیچ شش گوش

نیرو و گشتاور برای بستن پیچ شش گوش بسیار مهم است؛ چرا که در صورتی که گشتاور بیشتر از حد استاندارد وارد شود، استحکام پیچ نه تنها بیشتر نمی شود بلکه از حد معمول کاهش خواهد یافت. حتی امکان آسیب رسیدن به رزوه و گل پیچ نیز وجود دارد. این گشتاور اولیه اگر کمتر از نرم استاندارد وارد شود پیچ در جای خود محکم نخواهد شد. این در مورد اتصالات دینامیکی که اتصالات در معرض لرزش قرار دارند بسیار خطرناک بوده و به نوعی شکست اتصالات پیچ و مهره ای به شمار می آید. نیرو و گشتاور مورد نیاز طبق جداول تعیین شده محاسبه شده و اعمال می شود. در صورت اعمال بار، پایه مناسب است که پیچ شش گوش می تواند طبق استانداردهای تنش و کرنش رفتار کند. در این زمان پیچ توانایی تحمل بیشترین تنش تسلیم و برش و پیچش را از خود نشان خواهد داد.

خواندن این مطلب!

استیل بگیر و نگیر چیست؟

[table striped=”true” bordered=”true” head_style=”true”][table_head][table_row][table_heading_cell]سایز پیچ mm[/table_heading_cell][table_heading_cell]کلاس ۵.۶ و پایین تر[/table_heading_cell][table_heading_cell]کلاس ۸.۸[/table_heading_cell][table_heading_cell]کلاس ۱۰.۹[/table_heading_cell][table_heading_cell]کلاس ۱۲.۹[/table_heading_cell][/table_row][/table_head][table_body][table_row][table_cell]6[/table_cell][table_cell]5-8 N.m[/table_cell][table_cell]10 N.m[/table_cell][table_cell]14 N.m[/table_cell][table_cell]17 N.m[/table_cell][/table_row][table_row][table_cell]8[/table_cell][table_cell]11-17 N.m[/table_cell][table_cell]23 N.m[/table_cell][table_cell]33 N.m[/table_cell][table_cell]40 N.m[/table_cell][/table_row][table_row][table_cell]10[/table_cell][table_cell]20-30 N.m[/table_cell][table_cell]45 N.m[/table_cell][table_cell]65 N.m[/table_cell][table_cell]75 N.m [/table_cell][/table_row][table_row][table_cell]12[/table_cell][table_cell]55 N.m[/table_cell][table_cell]80 N.m[/table_cell][table_cell]115 N.m[/table_cell][table_cell]130 N.m[/table_cell][/table_row][table_row][table_cell]14[/table_cell][table_cell]82 N.m[/table_cell][table_cell]130 N.m[/table_cell][table_cell]180 N.m[/table_cell][table_cell]190 N.m[/table_cell][/table_row][table_row][table_cell]16[/table_cell][table_cell]82-130 N.m[/table_cell][table_cell]200 N.m[/table_cell][table_cell]275 N.m[/table_cell][table_cell]315 N.m[/table_cell][/table_row][table_row][table_cell]18[/table_cell][table_cell]82-177 N.m[/table_cell][table_cell]257 N.m[/table_cell][table_cell]385 N.m[/table_cell][table_cell]425 N.m[/table_cell][/table_row][table_row][table_cell]20[/table_cell][table_cell]225-250 N.m[/table_cell][table_cell]390 N.m[/table_cell][table_cell]550 N.m[/table_cell][table_cell]655 N.m[/table_cell][/table_row][table_row][table_cell]24[/table_cell][table_cell]300 N.m[/table_cell][table_cell]660 N.m[/table_cell][table_cell]900 N.m[/table_cell][table_cell]1200 N.m[/table_cell][/table_row][table_row][table_cell]30[/table_cell][table_cell]600 N.m[/table_cell][table_cell]1300 N.m[/table_cell][table_cell]1800 N.m[/table_cell][table_cell]2200 N.m[/table_cell][/table_row][table_row][table_cell]36[/table_cell][table_cell]1000 N.m[/table_cell][table_cell]2500 N.m[/table_cell][table_cell]350 N.m[/table_cell][table_cell]4700 N.m[/table_cell][/table_row][table_row][table_cell]42[/table_cell][table_cell]1700 N.m[/table_cell][table_cell]3600 N.m[/table_cell][table_cell]5000 N.m[/table_cell][table_cell]6000 [/table_cell][/table_row][/table_body][/table]

کاربرد مهره شش گوش واشردار

مهره های شش گوش پرکاربردترین انواع مهره در جهان هستند. چندان تفاوتی ندارد که پیچ شما از کدام نوع باشد، مهره شش گوش مناسب آن حتما وجود دارد. دلیل شش گوش تولید کردن انواع مهره استحکام فرم آن و همچنین امکان استفاده از آچار جهت استحکام اتصال است. یکی از پرکاربردترین انواع مهره شش گوش، مدل واشر دار آن است. این مهره در زمانی که اتصال هم به مهره نیاز دارد و هم واشر بیشترین کاربرد را دارد. همانطور که می دانید اتصالاتی که در آن ها از واشر استفاده می شود استحکام بیشتری دارند و در صورت بروز زنگ زدگی واشر از اتصال پیچ به مهره پیشگیری می کند. این دلایل باعث شده است که تولید انواع مهره شش گوش واشردار مورد توجه تولیدکنندگان و خرید آن با استقبال صنعتگران مواجه شود.

کلام آخر

پیچ استور تولید کننده انواع محصولات با دقت نظری که در رابطه با پرکاربرد بودن پیچ و مهره شش گوش دارد، اقدام به تولید انواع آن در گریدها و سایزهای مختلف نموده است. کافی است به فروشگاه پیچ استور سری بزنید تا با تنوع محصولات مواجه شده و بسته به نیاز خود به صورت عمده یا بسته ای کالای مورد نیاز خود سفارش داده و در کمترین زمان در محل تحویل بگیرید. در صورت نیاز به مشاوره می توانید با کارشناسان ما در این زمینه تماس گرفته و اطلاعات کامل دریافت نمایید.
