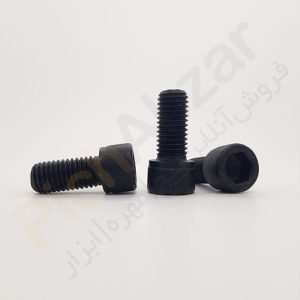

ساختار پیچ آلن چگونه است؟

ساختار پیچ آلن از قسمت‌هایی تشکیل شده که هرکدام نقش مشخصی در ایجاد و تثبیت اتصال دارند. سر پیچ دارای حفره شش‌ضلعی است و بدنه نیز می‌تواند تمام‌رزوه یا نیمه‌رزوه باشد. فرم دقیق پیچ بر اساس استاندارد و کاربرد آن تعیین می‌شود.

طراحی داخلی سر پیچ باعث می‌شود نیروی چرخشی آچار مستقیماً به پیچ منتقل شود. این ویژگی به‌خصوص در فضاهای محدود که استفاده از آچار تخت یا آچار رینگی دشوار است، اهمیت زیادی دارد.

حفره شش‌ضلعی پیچ آلن چه مزیتی دارد؟

حفره شش‌ضلعی مهم‌ترین ویژگی ظاهری پیچ آلن است. آچار آلن داخل این حفره قرار می‌گیرد و با چرخش آن، گشتاور به بدنه پیچ منتقل می‌شود. از آنجا که ابزار داخل سر پیچ قرار می‌گیرد، فضای جانبی موردنیاز برای چرخاندن پیچ نسبت به برخی پیچ‌های شش‌گوش کمتر است.

این ساختار برای مونتاژ قطعات ماشین‌آلات، تجهیزات صنعتی و قطعات مکانیکی بسیار کاربردی است. همچنین در صورت انتخاب صحیح آچار، امکان اعمال گشتاور مناسب و سفت کردن کنترل‌شده پیچ وجود دارد.

رزوه پیچ آلن چه نقشی در اتصال دارد؟

رزوه وظیفه ایجاد درگیری مکانیکی بین پیچ و قطعه مقابل را بر عهده دارد. در مدل‌هایی که همراه مهره استفاده می‌شوند، رزوه پیچ با رزوه داخلی مهره درگیر می‌شود و اتصال را ایجاد می‌کند. در برخی کاربردهای دیگر نیز پیچ مستقیماً داخل رزوه ایجادشده در قطعه بسته می‌شود.

دقت ساخت رزوه اهمیت زیادی دارد؛ زیرا رزوه نامنظم یا آسیب‌دیده می‌تواند باعث سخت شدن فرآیند نصب، کاهش کیفیت درگیری یا حتی هرز شدن اتصال شود.

پیچ آلن چه کاربردهایی دارد؟

پیچ آلن به دلیل ساختار جمع‌وجور و قابلیت استفاده در فضاهای محدود، در صنایع مختلف کاربرد دارد. از اتصالات ماشین‌آلات گرفته تا مونتاژ تجهیزات و قطعات فلزی، این پیچ می‌تواند در شرایط مختلف مورد استفاده قرار گیرد.

در تجهیزات صنعتی، زمانی که محل نصب فضای جانبی محدودی دارد، استفاده از پیچ آلن می‌تواند فرآیند مونتاژ را ساده‌تر کند.

پیچ آلن برای چه نوع اتصالی مناسب است؟

پیچ آلن برای اتصالاتی مناسب است که در آن‌ها استحکام مکانیکی، ابعاد جمع‌وجور اتصال و امکان اعمال گشتاور مناسب اهمیت دارد. این پیچ می‌تواند همراه مهره یا داخل رزوه قطعه مورد استفاده قرار گیرد.

در طراحی ماشین‌آلات، معمولاً محل نصب پیچ آلن به‌گونه‌ای در نظر گرفته می‌شود که آچار بتواند به‌صورت مستقیم از بالا وارد حفره سر پیچ شود. این موضوع باعث می‌شود حتی در شرایطی که فضای اطراف پیچ محدود است، امکان نصب و باز کردن آن وجود داشته باشد.

تفاوت پیچ آلن با پیچ آچاری چیست؟

مهم‌ترین تفاوت این دو پیچ در شکل سر و روش انتقال گشتاور است. پیچ آچاری دارای سر شش‌گوش خارجی است و برای باز و بسته کردن آن معمولاً از آچار تخت، رینگی یا بکس استفاده می‌شود. در مقابل، پیچ آلن دارای حفره شش‌ضلعی داخلی است و آچار از داخل سر پیچ وارد می‌شود.

انتخاب بین این دو نوع پیچ به طراحی محل اتصال، فضای موجود و نوع نیروی مورد انتظار بستگی دارد.

تفاوت پیچ آلن با پیچ مغزی آلن چیست؟

پیچ آلن سر استوانه‌ای دارای یک سر مشخص برای قرارگیری ابزار است، اما پیچ مغزی آلن معمولاً بدون سر بیرون‌زده و به شکل استوانه‌ای یا مخروطی ساخته می‌شود. پیچ مغزی برای قرار گرفتن داخل سوراخ رزوه‌دار و تثبیت یک قطعه نسبت به قطعه دیگر استفاده می‌شود.

بنابراین اگر هدف اتصال دو قطعه با یک پیچ دارای سر مشخص باشد، پیچ آلن معمولی کاربرد دارد؛ اما برای قفل کردن شفت، بوش یا قطعه‌ای درون یک مجموعه، پیچ مغزی آلن گزینه متفاوتی است.

جنس پیچ آلن چیست؟

پیچ‌های آلن معمولاً از فولاد تولید می‌شوند و بسته به نوع کاربرد، گرید یا کلاس مقاومتی متفاوتی دارند. در کاربردهای عمومی می‌توان از پیچ‌های فولادی معمولی استفاده کرد، اما برای اتصالات تحت بار و شرایط صنعتی، انتخاب کلاس مقاومتی مناسب اهمیت بیشتری پیدا می‌کند.

در برخی محیط‌ها که مقاومت در برابر خوردگی اهمیت دارد، پیچ‌های آلن استنلس استیل یا مدل‌های دارای پوشش ضدخوردگی مورد استفاده قرار می‌گیرند. انتخاب جنس باید بر اساس شرایط محیط، میزان رطوبت، بار مکانیکی و الزامات پروژه انجام شود.

کلاس مقاومتی پیچ آلن چه اهمیتی دارد؟

کلاس مقاومتی مشخص می‌کند پیچ از نظر خواص مکانیکی در چه سطحی قرار دارد. برای مثال، در پیچ‌های فولادی متریک ممکن است کلاس‌هایی مانند 8.8، 10.9 و 12.9 مشاهده شود. هرچه کاربرد حساس‌تر و نیروهای واردشده بیشتر باشد، انتخاب کلاس مناسب اهمیت بیشتری پیدا می‌کند.

البته کلاس مقاومتی بالاتر به این معنی نیست که هر پیچ با کلاس بالاتر برای هر کاربردی مناسب است. باید کلاس پیچ با جنس مهره، قطعه مقابل، میزان بار و شرایط طراحی اتصال هماهنگ باشد.

هنگام خرید پیچ آلن به چه نکاتی توجه کنیم؟

قطر پیچ: قطر باید متناسب با سوراخ و میزان بار واردشده به اتصال انتخاب شود.

طول پیچ: طول باید با ضخامت قطعات و عمق رزوه درگیر هماهنگ باشد.

کلاس مقاومتی: برای اتصالات صنعتی و تحت بار، کلاس مقاومتی باید مطابق نیاز اتصال انتخاب شود.

ابعاد حفره آلن: حفره داخلی باید کاملاً سالم و دقیق باشد تا آچار به‌درستی در آن قرار گیرد.

کیفیت رزوه: رزوه باید یکنواخت، تمیز و بدون آسیب باشد.

جنس پیچ: فولاد، فولاد آلیاژی یا استنلس استیل بر اساس شرایط مصرف انتخاب می‌شود.

پوشش سطح: در محیط‌های مرطوب یا خورنده، پوشش یا جنس مقاوم به خوردگی اهمیت بیشتری دارد.

فرم سر: نوع سر باید بر اساس فضای نصب و نیاز طراحی انتخاب شود.

طول پیچ آلن چگونه انتخاب می‌شود؟

طول پیچ باید بر اساس ضخامت قطعاتی که قرار است به یکدیگر متصل شوند و مقدار رزوه‌ای که باید در قطعه مقابل درگیر شود تعیین شود. پیچ بیش از اندازه کوتاه ممکن است رزوه کافی برای ایجاد اتصال نداشته باشد، در حالی که پیچ بیش از اندازه بلند می‌تواند باعث بیرون‌زدگی غیرضروری یا ایجاد تداخل با سایر اجزای مجموعه شود.

در اتصال پیچ و مهره، باید علاوه بر ضخامت قطعات، ضخامت واشر و ارتفاع مهره نیز در نظر گرفته شود. در اتصالات رزوه‌ای مستقیم نیز عمق رزوه داخلی قطعه باید هنگام انتخاب طول پیچ بررسی شود.

آچار مناسب پیچ آلن چیست؟

برای باز و بسته کردن پیچ آلن از آچار آلن با اندازه متناسب با حفره داخلی سر پیچ استفاده می‌شود. در محیط‌های صنعتی می‌توان از سری‌های آلن برای دریل یا ابزارهای گشتاوردار نیز استفاده کرد.

اندازه آچار باید دقیقاً با حفره پیچ هماهنگ باشد. استفاده از آچار نامتناسب یا فرسوده می‌تواند باعث آسیب دیدن گوشه‌های داخلی حفره و دشوار شدن باز کردن پیچ شود.

کیفیت ساخت پیچ آلن چه تأثیری بر عملکرد آن دارد؟

کیفیت ساخت پیچ در عملکرد اتصال تأثیر مستقیمی دارد. حفره آلن باید دارای ابعاد دقیق و گوشه‌های سالم باشد تا ابزار بدون لقی زیاد داخل آن قرار بگیرد. همچنین رزوه باید یکنواخت باشد تا پیچ بدون گیر کردن غیرعادی در محل خود بسته شود.

در تولیدات بی‌کیفیت، ممکن است حفره آلن به‌درستی شکل نگرفته باشد یا سطح پیچ دارای ایرادات ظاهری و ابعادی باشد. این موارد به‌خصوص در زمان اعمال گشتاور بالا اهمیت بیشتری پیدا می‌کنند.

مشخصات فنی پیچ آلن

چرا پیچ آلن در ماشین‌آلات کاربرد زیادی دارد؟

در بسیاری از ماشین‌آلات، فضای کافی برای قرار دادن آچار در اطراف سر پیچ وجود ندارد. پیچ آلن این امکان را فراهم می‌کند که ابزار از قسمت بالای پیچ وارد حفره داخلی شود. به همین دلیل طراح می‌تواند اتصال را در فضای نسبتاً محدود نیز اجرا کند.

از طرف دیگر، فرم سر پیچ باعث می‌شود اتصال ظاهر جمع‌وجورتری داشته باشد و در برخی قطعات ماشین‌آلات، پیچ کمتر از سطح اطراف بیرون بزند. این ویژگی در مونتاژ قطعات مکانیکی، تجهیزات صنعتی و مجموعه‌هایی که محدودیت فضایی دارند اهمیت دارد.

در نهایت، انتخاب پیچ آلن باید بر اساس قطر، طول، کلاس مقاومتی، جنس، فرم سر و شرایط واقعی اتصال انجام شود. استفاده از پیچ مناسب در کنار آچار استاندارد و نصب صحیح، به ایجاد یک اتصال مطمئن و قابل نگهداری کمک می‌کند.
