توضیحات

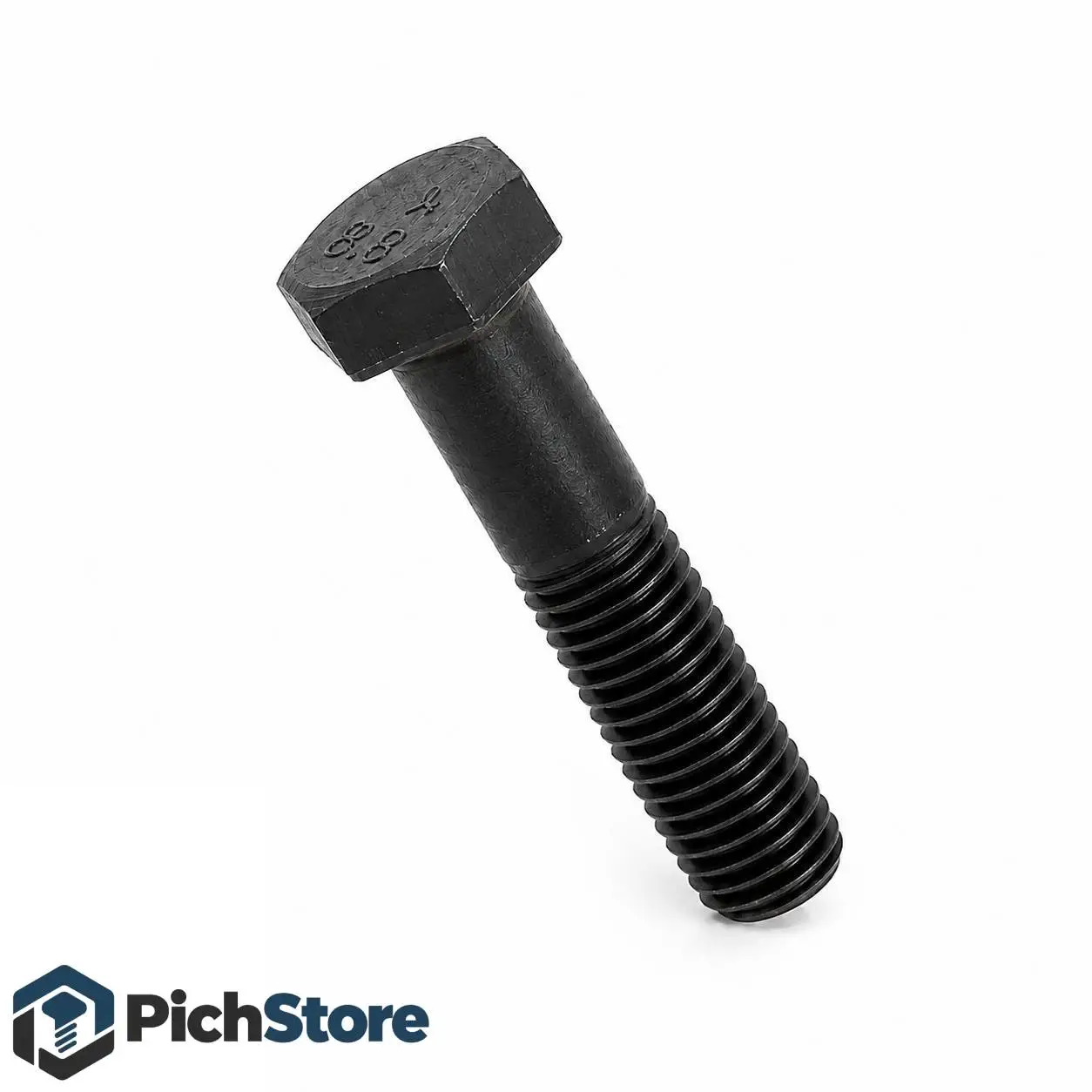

ساختار پیچ شش گوش فولادی نیم دنده چیست؟
پیچ شش گوش نیم دنده از چند قسمت اصلی تشکیل می‌شود که هرکدام در عملکرد اتصال نقش مشخصی دارند. قسمت بالایی پیچ، سر شش‌گوش است که ابزار روی آن قرار می‌گیرد. زیر سر پیچ، ساقه قرار دارد که در مدل نیم دنده بخشی از آن صاف و بخشی دیگر رزوه‌دار است.
تفاوت اصلی این مدل با پیچ تمام دنده در همین بخش است. در پیچ تمام دنده، رزوه تقریباً در تمام طول ساقه ادامه دارد اما در پیچ نیم دنده، قسمت مشخصی از ساقه فاقد رزوه است. این ویژگی باعث می‌شود پیچ در اتصالاتی که قطعات باید روی قسمت صاف ساقه قرار بگیرند، عملکرد متفاوتی داشته باشد.
| بخش پیچ | عملکرد |
|---|---|
| سر شش‌گوش | انتقال نیروی آچار برای بستن و باز کردن پیچ |
| ساقه بدون رزوه | قرارگیری بین قطعات و ایجاد سطح تماس صاف |
| قسمت رزوه‌دار | درگیر شدن با مهره و ایجاد اتصال مکانیکی |
| رزوه | انتقال نیرو بین پیچ و مهره و حفظ اتصال |
| انتهای پیچ | ورود به مهره یا بخش رزوه‌دار قطعه |
این ساختار برای اتصالاتی که نیاز به کنترل مناسب موقعیت قطعات دارند اهمیت زیادی دارد. انتخاب طول نامناسب می‌تواند باعث شود قسمت رزوه‌دار بیش از اندازه یا کمتر از مقدار مورد نیاز وارد مهره شود.
جنس پیچ شش گوش نیم دنده فولاد چه نقشی در عملکرد آن دارد؟
جنس این محصول فولاد است. فولاد به دلیل استحکام مکانیکی مناسب، قابلیت تولید دقیق رزوه و مقاومت قابل‌قبول در برابر نیروهای کششی و برشی، یکی از رایج‌ترین مواد اولیه برای تولید پیچ‌های صنعتی محسوب می‌شود.
البته «فولادی بودن» به تنهایی مشخص‌کننده میزان مقاومت پیچ نیست. پیچ‌های فولادی می‌توانند در کلاس‌ها و گریدهای مختلف تولید شوند و هر کلاس، خواص مکانیکی متفاوتی داشته باشد. بنابراین در پروژه‌هایی که میزان بار، نیروی کششی یا الزامات مهندسی اهمیت بالایی دارد، صرفاً انتخاب یک پیچ با عنوان فولادی کافی نیست و باید کلاس مقاومتی درج‌شده برای محصول نیز بررسی شود.
همچنین پوشش سطحی پیچ با جنس پایه آن تفاوت دارد. برای مثال ممکن است پیچ فولادی دارای پوشش گالوانیزه باشد تا مقاومت آن در برابر خوردگی افزایش پیدا کند. بنابراین هنگام خرید باید جنس پایه، کلاس مقاومتی و پوشش سطحی را به‌صورت جداگانه در نظر گرفت.
چرا نیم دنده بودن پیچ اهمیت دارد؟
نیم دنده بودن یک ویژگی ظاهری ساده نیست و مستقیماً با نحوه عملکرد اتصال ارتباط دارد. در بسیاری از اتصالات، وجود یک قسمت صاف روی ساقه باعث می‌شود قطعات در محل اتصال بهتر روی پیچ قرار بگیرند.
قسمت بدون رزوه معمولاً در محدوده عبور از قطعات قرار می‌گیرد و قسمت رزوه‌دار برای درگیر شدن با مهره استفاده می‌شود. در نتیجه، هنگام بستن اتصال، رزوه الزاماً در تمام ضخامت قطعات قرار نمی‌گیرد.
این ویژگی در اتصالات فلزی و سازه‌ای می‌تواند اهمیت زیادی داشته باشد؛ به‌خصوص زمانی که اتصال باید به‌گونه‌ای طراحی شود که قسمت رزوه‌دار در محل مشخصی از مجموعه قرار بگیرد.
برای مثال، در یک اتصال دو قطعه فلزی که با یک پیچ و مهره به یکدیگر متصل می‌شوند، اگر طول پیچ به‌درستی انتخاب شده باشد، بخش صاف پیچ از محدوده اصلی قطعات عبور می‌کند و رزوه در سمت مهره قرار می‌گیرد. این موضوع می‌تواند نسبت به استفاده از یک پیچ تمام دنده برای همان کاربرد، تناسب بهتری با طراحی اتصال داشته باشد.
کاربرد پیچ شش گوش فولادی نیم دنده در صنعت و ساختمان
این پیچ به دلیل طراحی استاندارد و امکان استفاده همراه با مهره و واشر، در طیف گسترده‌ای از اتصالات مورد استفاده قرار می‌گیرد. کاربرد دقیق آن به قطر، طول، کلاس مقاومتی و شرایط پروژه بستگی دارد.
| حوزه استفاده | کاربرد معمول |
|---|---|
| سازه‌های فلزی | اتصال اعضای فلزی و صفحات فولادی |
| ماشین‌آلات | اتصال قطعات و اجزای مکانیکی |
| تجهیزات صنعتی | مونتاژ قطعات و شاسی تجهیزات |
| کارگاه‌های ساخت | اتصال قطعات فلزی مختلف |
| پروژه‌های ساختمانی | اتصالات پیچ و مهره‌ای سازه‌ها و تجهیزات |
| تابلو و تجهیزات فلزی | نصب و مونتاژ قطعات فلزی |
| تعمیرات صنعتی | جایگزینی پیچ‌های شش‌گوش استاندارد |
در سازه‌های فلزی، پیچ شش گوش نیم دنده می‌تواند برای ایجاد اتصال بین صفحات یا قطعاتی که به اتصال پیچی نیاز دارند استفاده شود. در ماشین‌آلات نیز سر شش‌گوش امکان اعمال گشتاور با ابزارهای رایج را فراهم می‌کند و همین موضوع آن را برای عملیات مونتاژ و تعمیرات مناسب می‌سازد.
در محیط‌های صنعتی که باز و بسته کردن اتصالات بخشی از عملیات نگهداری است، استفاده از پیچ‌هایی با سر شش‌گوش مزیت عملی مهمی دارد؛ زیرا ابزارهای متداول کارگاهی به‌راحتی روی سر پیچ قرار می‌گیرند.
پیچ شش گوش فولادی نیم دنده برای چه اتصالی مناسب است؟
این محصول زمانی انتخاب مناسبی است که اتصال با پیچ و مهره انجام شود و وجود بخش بدون رزوه روی ساقه برای طراحی اتصال اهمیت داشته باشد.
برای نمونه، در اتصال دو قطعه فلزی، ابتدا قطر سوراخ‌ها باید با قطر اسمی پیچ هماهنگ باشد. سپس پیچ از داخل قطعات عبور کرده و مهره از طرف دیگر روی قسمت رزوه‌دار بسته می‌شود. در صورت نیاز، واشر نیز برای توزیع بهتر فشار زیر سر پیچ یا مهره قرار می‌گیرد.
در چنین اتصالی سه عامل باید با یکدیگر هماهنگ باشند:
قطر پیچ + طول پیچ + طول قسمت رزوه‌دار
اگر پیچ بیش از اندازه کوتاه باشد، رزوه کافی برای درگیری با مهره وجود نخواهد داشت. اگر بیش از اندازه بلند باشد، قسمت اضافی رزوه می‌تواند از مهره بیرون بزند و در بعضی کاربردها مزاحمت ایجاد کند.
بنابراین انتخاب پیچ صرفاً بر اساس «شش گوش بودن» یا «فولادی بودن» انجام نمی‌شود. ابعاد دقیق محصول باید متناسب با ضخامت قطعات و نوع اتصال انتخاب شود.
هنگام خرید پیچ شش گوش فولادی نیم دنده به چه مشخصاتی توجه کنیم؟
برای خرید این پیچ بهتر است مشخصات محصول را بر اساس نیاز واقعی اتصال بررسی کنید. مهم‌ترین موارد شامل قطر، طول، نوع رزوه، کلاس مقاومتی و پوشش سطحی هستند.
قطر پیچ مشخص می‌کند پیچ برای چه سوراخ و چه نوع اتصالی مناسب است.
طول پیچ باید با ضخامت قطعات، واشر و مهره هماهنگ باشد.
طول رزوه نیز در مدل نیم دنده اهمیت دارد، زیرا کل ساقه رزوه نشده است.
کلاس مقاومتی میزان مشخصی از خواص مکانیکی پیچ را مشخص می‌کند.
پوشش سطحی نیز بر رفتار پیچ در برابر خوردگی و شرایط محیطی تأثیر دارد.
برای محیط‌های خشک و داخلی ممکن است الزامات مربوط به خوردگی با پروژه‌های فضای باز یا محیط‌های مرطوب متفاوت باشد. به همین دلیل انتخاب پوشش باید با شرایط محل استفاده هماهنگ باشد.
تفاوت پیچ شش گوش فولادی نیم دنده با پیچ تمام دنده
مهم‌ترین تفاوت این دو مدل، نحوه قرارگیری رزوه روی ساقه است. پیچ نیم دنده بخشی از ساقه را به‌صورت صاف دارد اما در پیچ تمام دنده، رزوه در طول بسیار بیشتری از ساقه ادامه پیدا می‌کند.
| ویژگی | پیچ شش گوش نیم دنده | پیچ شش گوش تمام دنده |
|---|---|---|
| رزوه روی ساقه | بخشی از ساقه | تقریباً تمام طول قابل رزوه |
| بخش صاف ساقه | دارد | بسیار محدود یا ندارد |
| کاربرد | اتصالاتی که بخش بدون رزوه اهمیت دارد | اتصالات با نیاز به درگیری رزوه در طول بیشتر |
| استفاده همراه مهره | بله | بله |
| ابزار بستن | آچار یا بکس | آچار یا بکس |
| انتخاب طول رزوه | اهمیت بالا | اهمیت کمتر نسبت به نیم دنده |
هیچ‌کدام از این دو مدل به‌صورت مطلق جایگزین دیگری نیستند. انتخاب بین نیم دنده و تمام دنده باید براساس طراحی اتصال، ضخامت قطعات، نحوه انتقال نیرو و مشخصات فنی مورد نیاز انجام شود.
نقش مهره و واشر در استفاده از پیچ نیم دنده
پیچ شش گوش فولادی نیم دنده معمولاً به‌صورت بخشی از یک اتصال پیچ و مهره‌ای استفاده می‌شود. مهره روی قسمت رزوه‌دار پیچ بسته می‌شود و با اعمال گشتاور مناسب، قطعات بین سر پیچ و مهره تحت فشار قرار می‌گیرند.
واشر نیز بسته به نوع اتصال می‌تواند زیر سر پیچ یا زیر مهره قرار بگیرد. یکی از کاربردهای اصلی واشر، توزیع فشار روی سطح قطعه و جلوگیری از تمرکز بیش از حد نیروی تماس در یک نقطه است.
در نتیجه، انتخاب پیچ باید همراه با انتخاب صحیح مهره و واشر هم‌سایز و متناسب با مشخصات اتصال انجام شود. استفاده از اجزای نامتناسب می‌تواند عملکرد مجموعه را تحت تأثیر قرار دهد.
ابعاد و مشخصات فنی که حتما باید بررسی کنید
| مشخصه | اهمیت در انتخاب |
|---|---|
| قطر اسمی | تعیین تناسب پیچ با سوراخ و اتصال |
| طول کلی | تعیین میزان پوشش ضخامت قطعات |
| طول رزوه | تعیین میزان درگیری با مهره |
| جنس | فولادی بودن پایه محصول |
| کلاس مقاومتی | مرتبط با خواص مکانیکی پیچ |
| نوع پوشش | مرتبط با مقاومت سطحی در برابر خوردگی |
| نوع سر | تعیین‌کننده ابزار مناسب برای نصب |
در سفارش تعداد بالا نیز بهتر است تمام این مشخصات قبل از ثبت سفارش با نیاز فنی پروژه تطبیق داده شوند. مخصوصاً زمانی که پیچ قرار است جایگزین نمونه قبلی شود، اندازه‌گیری قطر، طول و بخش رزوه‌دار اهمیت زیادی دارد.
انتخاب پیچ شش گوش فولادی نیم دنده برای پروژه‌های صنعتی
در پروژه‌های صنعتی، انتخاب پیچ باید براساس شرایط واقعی کار انجام شود. اگر اتصال در معرض بارهای قابل‌توجه قرار دارد، کلاس مقاومتی باید با مشخصات طراحی هماهنگ باشد. اگر محل نصب در فضای مرطوب یا خورنده قرار دارد، پوشش سطحی و شرایط محیطی نیز اهمیت بیشتری پیدا می‌کند.
برای تعمیر یا تعویض یک پیچ موجود نیز بهتر است صرفاً بر اساس ظاهر محصول خرید انجام نشود. دو پیچ ممکن است از نظر شکل ظاهری مشابه باشند اما از نظر کلاس مقاومتی، ابعاد رزوه یا نوع پوشش تفاوت داشته باشند.
